인덕터의 종류와 성질

## 인덕터의 개요
• 인덕터

– 전류의 자기작용을 효과적으로 나타나게 만들기 위해 사용
– 코일(Coil)
– 구리선을 서로 단락되지 않게 용수철 형태로 감아서 만듦
– 대표적인 예 : 변압기나 전동기에 사용되는 규소 강판
• 인덕턴스
– 인덕터가 가지고 있는 성질
– 단위 : [H]
• 유도성 인덕턴스(리액턴스) : 주파수에 대하여 가지는 저항 값









## 인덕터의 종류
• 주파수에 따라 : 저주파 코일, 고주파 코일
• 용도에 따라 : 동조 코일, 쵸크 코일, 발진코일, 전원 트랜스 등
• 코일 종류에 따라 : 자심 코일, 성층 철심 코일, 공심 코일, 패라이트 코일 등

## 트렌스 기호

인덕터의 기호와 기능

1) 인덕터
• 입력 전원용 필터나 스위칭 전원의 출력 필터로 사용

2) 가변 인덕터
• 인덕턴스의 값을 변화시킬 수 있음
• OSC, IFT 등

3) SMD 인덕터
• 휴대용, 초소형 전자기기의 고주파용으로 사용

4) 상호 인덕턴스(트랜스포머)
• 녹색 : IPT(Input Trans, 입력 트랜스)
• 적색 : OPT(OutPut Trans, 출력트랜스)

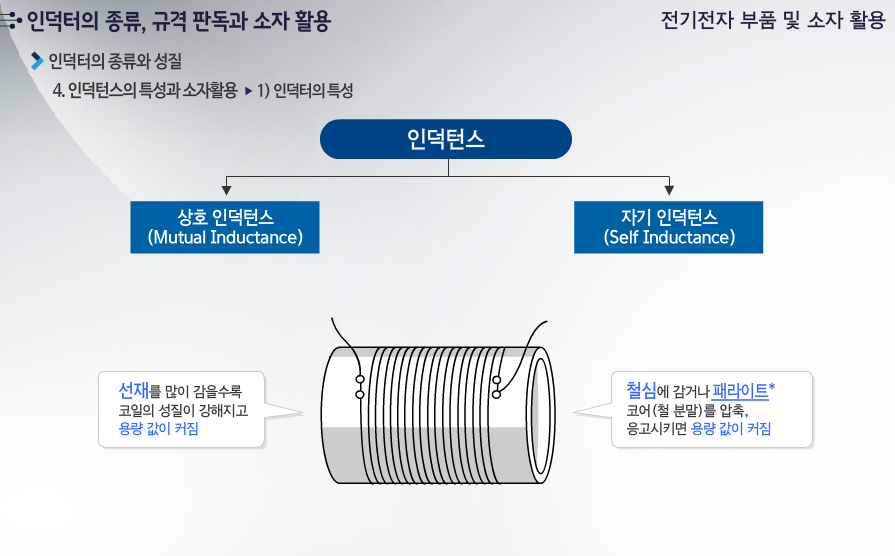

1) 인덕터의 특성
• 인덕턴스 : 상호 인덕턴스(Mutual inductance), 자기 인덕턴스(Self Inductance)
• 코일에는 선재를 많이 감을수록 코일의 성질이 강해지고 용량 값이 커짐
• 내부에 아무것도 넣지 않은 공심으로 하는 것보다는 철심에 감거나 패라이트 코어라 부르는 철 분말을 압축, 응고시켜 감은 것이 보다 큰 용량 값을 얻을 수 있음

• 상호 인덕턴스
  – 전류가 흐르는 코일에 다른 코일을 가까이 했을 경우, 상호 유도 작용(Mutual induction)에 의해 접근 시킨 코일에 교류 전압 발생
  – 상호 유도 작용의 정도
  – 단위 : [H]



• 자기 인덕턴스
  – 코일이 하나만 있는 경우에도 자신이 발생하는 자속의 변화가 자신에게 영향을 주게 됨
  – 자기 유도 작용의 정도
  – 단위 : H 사용





## 인덕터의 분류
• 주파수에 따른 분류
  – 저주파 코일
  – 고주파 코일



• 용도에 따른 분류
  – 잡음 방지용 코일 : 전원이나 신호 선에 콘덴서와 병합, 잡음의 진입 방지
  – 동조 코일
  – 쵸크 코일 : 회로 내에서 교류 성분 여과(filtering)
  – 고주파용 쵸크 코일 : 고주파에 대하여 높은 임피던스를 가지며 회로 내에서 고주파 전류를 저지하고 직류나 저주파에 대하여 높은 임피던스를 가져야 하므로 크기가 비교적 큼
  – 발진 코일
  – 전원 트랜스 등

## 입출력 트랜스 기호

입출력 트랜스 기호

강한 전압  -----> 전원 트랜스 -----> 적당한 전압  으로 전환









## 코일의 특성

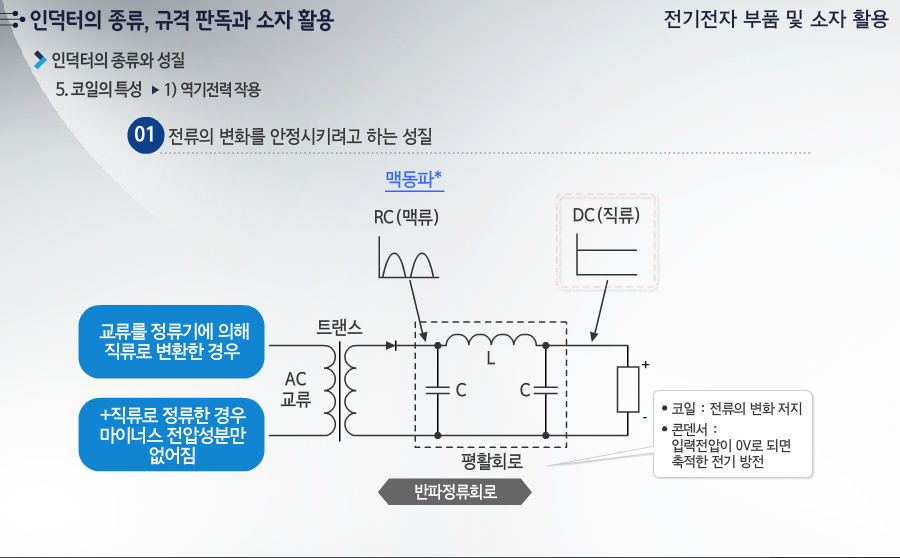

1) 역기전력 작용
• 전류의 변화를 안정시키려고 하는 성질
  – 코일을 지나는 자속 증가 : 자속을 감소시키는 방향으로 역기전력 발생
  – 코일을 지나는 자속 감소 : 자속을 증가시키는 방향으로 유도 기전력 발생
  – 자신의 발생 원인이 되는 자속의 변화를 방해하려는 방향으로 발생(렌츠의 법칙)

• 상호 유도 작용
  – 변압기(transformer)에 사용되는 원리 : 코일의 상호 유도 작용 이용
  – 두 코일을 가까이 하면 한쪽 코일의 전력을 다른 쪽 코일에 전달 가능
  – 1차 측 권수와 2차 측 권수의 비율에 따라 2차 측의 전압 변화



• 공진 작용
  – 회로 : L 과 C 로 구성
  – 기능 : 특성 주파수의 교류 전류가 흐르지 않거나 또는 흐르기 쉽게 됨
  – 어떤 특정한 주파수만을 통과시키기 위하여 사용되는 필터회로에 이용
  – 라디오의 방송국을 선택하는 튜너는 이 성질을 이용해 특정한 주파수만 선택
  – 동조회로

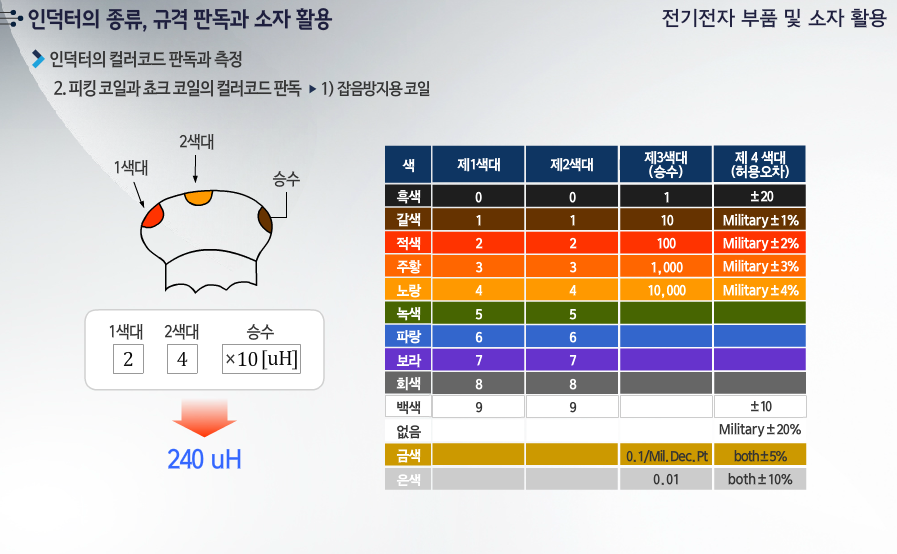

## 잡음방지용 코일

• 각 색 점에 맞는 유효숫자를 색 저항 판독표에서 찾아 대입









## 쵸크 코일

• 각 색 대에 맞는 유효숫자를 색 저항 판독표에서 찾아 대입
