윈도우 7 은 무선 인터넷 부터 확인해야한다

이 익숙한ㅇ 꽃개 모양 애 열어주고 없으면 설치할것

저기에 액세스 들어간다

그리고

아두이노 SSID 를 적어서 주소를 맞쳐주고 네트워크는 WPA2=PSK로 하자 왠지 모름

비밀번호 처서 연결해준다

그럼 본인의 피씨가 핫스팟이 되어 외부 네트워크랑 공유가 가능하게 만들어준다

이런 코드표가 있다

참고를 하여 주소의 값을 가져와야 하는데

저기 트릭이라고 저거 불러오면 된다

핀번호는 아두이노 할때 설정값인 걸로 알고 있다

설정값은 이렇게 장치 추가 해주고

이런식으로 추가를 해준다

그러면 불러오기가 가능해진다

통신을 만들어줄 서버와 확인할거 CMD 틀어주고

써버임 위에거

이건 확인차 열어놓은거

이거할려면 mosquitto 따운 해야함

.

https://story-of-flower.tistory.com/233

여기에서 확인하여 다운하면됨

실행하면 끝

다운로드는 이전 글 참고 하길 바란다

많은 설정을 할 수 있게 되었다,

이름좀 바꿔주고 편하게

껏다 키면 서버 이름이 바껴있다

이건 로그인 정보 설정하는 거 같음

X-SCADA 와 연동해보자

장치를 추가하자

이렇게 설정해준다

복사 해서 넣어준다

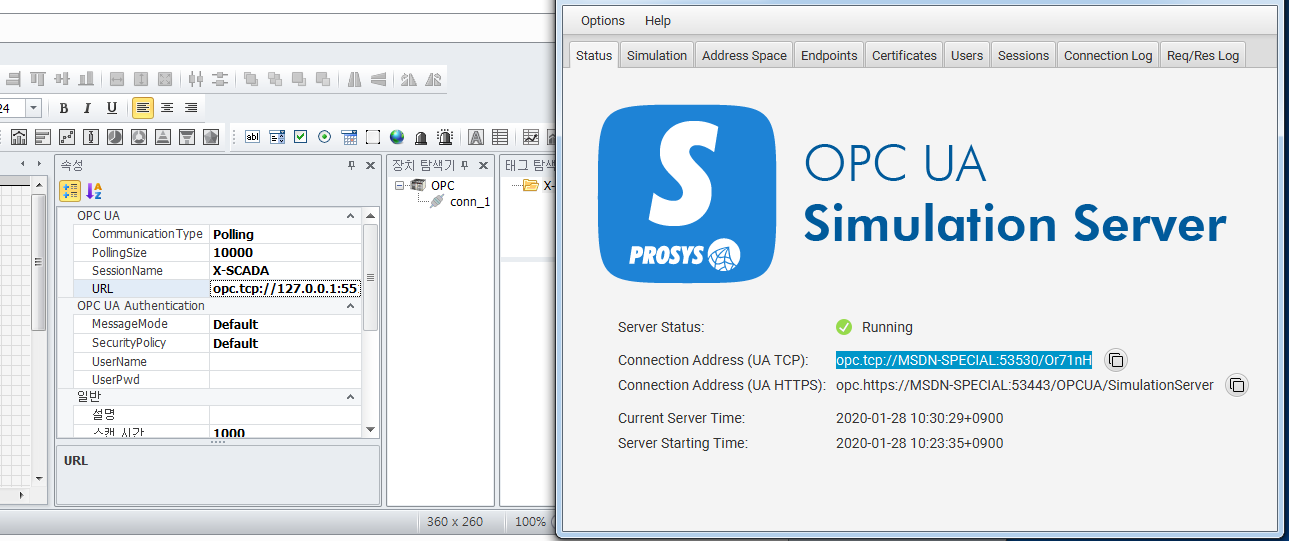

이제 URL 연동이 가능해 졋다

값을 한번 가져와보자

이렇게 주소를 가져와서 적어준다

변수의 싸이즈는 같게 잘 찾아서 써준다

안된다...

컴터 이름을 바꿔준다

문제가 특수문자가 있으면 오류가 난다

아까전 통신 문제도 해결된듯 하다

통신 문제 확인 할때는 이것을 확인해본다

이렇게 해서 실행 확인을 해준다

일단 결과적으로

이렇게 3개 받아오는 것이 가능하다

### 수위센서 실행 프로그램 PLC CICONArduino Ubuntu 센서 통신 빛 습도 온도 시간 모니터 ###

다운로드

### 프로그램 설계도 ###

=== 써버 ===

=== 사용자 ===

=== 아두이노 ===

### 프로그램 해석도 ###

게이지 효과 프로그램이다

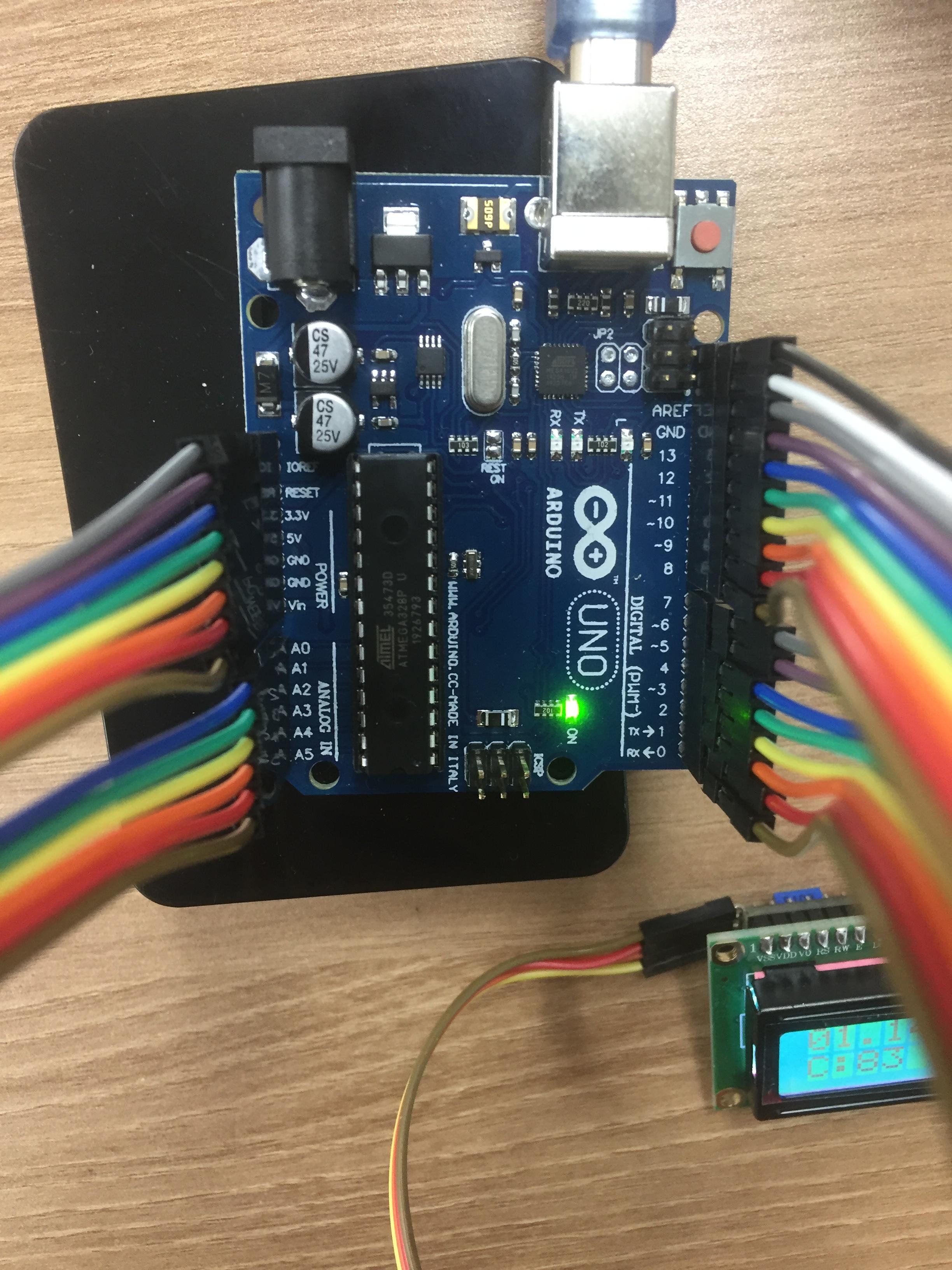

• 네트워크 모듈

  1. DIGITAL 6(아두이노 RX) ==>  와이파이모듈 (TX)
  2. DIGITAL 7(아두이노 TX)  ==>  와이파이모듈 (RX)
  3. VCC  ==> 3.3V
  4. CH_PD ==> 3.3V
  5. GND ==> GND

• 디스플레이 모듈
  1. GND ==> GND
  2. VCC ==> 5.0V
  3. SDA ==> ANALOG A4
  4. SCL ==> ANALOG A5
  5.
• Arduino LED

  1. 명령어 LED@ON
  2. DIGITAL 13
• LED LAMP

  1. 명령어 LAMP@ON
  2. DIGITAL 12
  3. 저항 1K
• 온습도 모듈 ( 왼쪽에 S써져있는 곳부터 오른쪽- 까지)
  1. OUTPUT ==> DIGITAL 11
  2. VCC ==> 5.0V
  3. GND ==> GND

• 빛감시 센서
  1. OUTPUT ==> ANALOG A0
  2.  10KΩ
  3.  5.0V

### 연동 프로그램 ###

Window(puty)

arduino

ubuntu

자 제일 햇갈리는 이것부터 해보자

PLC부터 설정하자

이거 이르 들 잘 맞쳐야함

기기랑 CPU 정보 맞추는 거임

왼쪽 밑에 잘보자 Connection Destinaltion

이거 눌러서 인터넷 설정해야함

저거 더블클릭

일단눌러지는거 노란색으로 표시되있다

맨위에부터

Ethernet Board 는

난 TCP 통신으로 할꺼다

PLC Module

여기서 자동 찾기도 있으니

Ficd CPU 누르면 내가 접속 되있는 인터넷에 PLC 를 찾아준다

이건뭐 딜레이 시간 넘 빠르면 애 힘들어함

그럼 잘됫고

여러가지 만들어준다

보면 메모리 사용을 어디했나 함 보면 좋다

난 주석을 걸어놔서 뭐썻는지 보임

저거 더블 클릭해주자

PLC Parmeter

위에꺼 맨 끝에

Built-in Ethernet Port Setting

클릭

이거보니깐 여러가지 있다 음

저거 IP Addres 는 PLC IP 써주고 밑에는 비워두자

그럼 알아서 잡음

Open Setting을 누르면

아직 이렇게되있는데 요롯게 바꿔준다

그리고 이제 PLC 에 잘 써준다

CHECK 해주고

잘됫다고 한다

End 끝

쪼기 위에 쓰기 해서

써주고

우리세상에 존제하는 PLC

PLC 기계 온 오프!!!

껏다가 켜준다

이젠 SCADA 만 해주면 된다

이건 만들어져있어서 그런데 새걸로 해보자

여기서

통신만 연결하고 그다음에 동작은 알아서 만들어라

땡강부리는 애는 키우지 않는다

스파르타식이 좋음

여기서 같은거 찾아줘야한다

이름은 편한거 하는데 난 기계 이름 줫음

통신블록 쓴 워드 에 맞게 넣어줌

넣어주면 끝

잘만들어짐

데이터베이스 만들기

저따구로 태크 만들어주면 연동되있음
